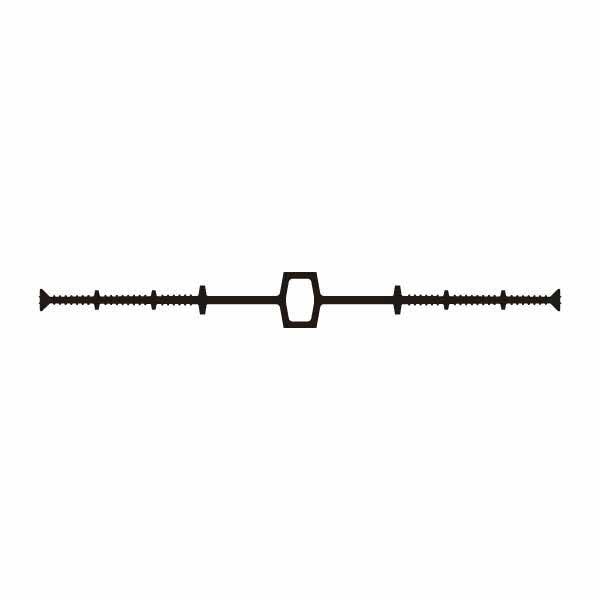

Гидрошпонка ДВ 320/20 ПВХ-П

Гидрошпонка ДВ 320/20 ПВХ-П

1340
/ метр погонный
Итого: 26800 ( м)
Оцените:
(0)
Для организации
коммерческое предложение

Характеристики груза

бухта
Длина, (м):1
Высота, (м):0.35
Ширина, (м):1
Всего
Вес, (кг)66
Объем, (м3)0.35

Грузоперевозка транспортной компанией «ПЭК» (включает в себя грузоперевозку до отделения ПЭК в Вашем городе). Данная услуга оплачивается Вами при получении груза.

*Не распространяется на крупные партии. Уточняйте стоимость у менеджера компании. Выполним расчет стоимости перевозки нашей логистикой.

Гидроизоляционная шпонка служит для герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.

Характеристики

Назначение (вид бетонного шва):деформационный шов
Тип шпонки:внутренняя
Материал гидрошпонки:ПВХ-П
Комплектация:крепежные скобы 6 шт. на пог.м.
Бренд:Стилобат
Дополнительно:возможна отгрузка кратно 5 метрам

Эксплуатационные размеры

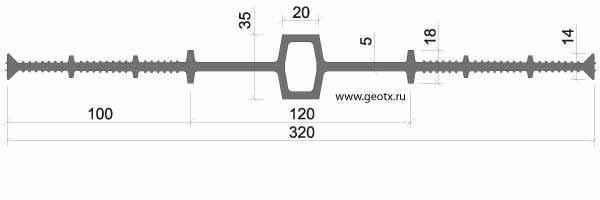

Размер гидрошпонки тип ДВ 320 20 пвх

Функциональные зоны

Функциональные зоны гидрошпонки ДВ 170

Рекомендуемый порядок работ по установке шпонок

Монтаж гидрошпонки тип ДВ, рис 1-2
  • (1) подготовить устанавливаемый отрезок шпонки;
  • очистить его от загрязнений;
  • установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением (крепят вязальной проволокой к арматурным стержням с шагом около 250 мм).
  • (2) забетонировать участок конструкции;
  • снять опалубку;
  • провести визуальный контроль качества установки шпонки.
Монтаж гидрошпонки тип ДВ, рис 3-4
  • (3) очистить открытую часть шпонки перед бетонированием смежного участка конструкции;
  • установить и закрепить заполнитель полости шва;
  • установить опалубку на смежном участке конструкции.
  • (4) забетонировать смежный участок конструкции;
  • разобрать опалубку;
  • провести визуальный контроль качества выполненных работ.

Достигнуть желаемого гидроизоляционного эффекта и не войти в чрезмерные расходы при герметизации деформационных швов поможет гидрошпонка Стилобат серии производителя ДВ 320/20 ПВХ. Материал отвечает всем европейским стандартам качества, так как производится по передовым технологиям из качественного поливинилхлорида (ПВХ-П).

Спектр применения материала — это герметизация швов бетонных конструкций при возведении гидротехнических объектов, заглубленных и подземных сооружений. С этой задачей шпонка ДВ 320/20 ПВХ справляется на 100%, поэтому материал широко применяется в гражданском и промышленном строительстве.

Длина шпонки 320 мм, высота рабочего выступа 20 мм. По краям имеется зона крепления, между ней и анкером находится герметизирующий сегмент, а уплотняющие рёбра не допускают попадания в шов воды.

Технические характеристики

Перемещение, мм
Сжатие14Сдвиг поперечный13
Растяжение42Сдвиг продольный15
Давление воды, МПа
0,75

Физико-механические показатели ДВ 320/20 ПВХ-П

Наименование показателяМетодЗначение
1Твёрдость по Шор А, единицы Шор А, в пределахГОСТ 2462170 ± 5
2Прочность при разрыве, МПа (кг/см2), не менееГОСТ 11262 на образцах тип 111,7 (117)
3Относительное удлинение при разрыве, %, не менееГОСТ 11262 на образцах тип 1300
4Сопротивление раздиру, Н/мм (кг/см2), не менее 39,2 (4,0)
5Максимальное изменение показателей после старения в воздухе в
течение 70 часов при температуре (70±2) °С
— твердость, единицы Шор А, в пределах
— прочность при разрыве, %, не менее
— относительное удлинение при разрыве, %, не менее
ГОСТ 11645± 4
± 30
± 30
6Температура хрупкости, °С, не вышеГОСТ 5960— 40
7Суммарный показатель токсичности, %, не болееГОСТ 261501
8Диапазон рабочих температур, °С от — 40 до + 60

Коммерческое предложение


Область применения

Герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.

Преимущество

  • высокая химическая стойкость;
  • долговечность;
  • простота монтажа;
  • надежное крепление в бетоне;
  • экологическая безопасность.
