Гидрошпонка ДВ 150/18 ПВХ-П
Характеристики груза
бухта | |
Длина, (м): | 1 |
Высота, (м): | 0.2 |
Ширина, (м): | 1 |
Всего | |
Вес, (кг) | 30 |
Объем, (м3) | 0.2 |
Гидроизоляционная шпонка ДВ 150/18 ПВХ-П служит для герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.
Характеристики
Назначение (вид бетонного шва): | деформационный шов |
Тип шпонки: | внутренняя |
Материал гидрошпонки: | ПВХ-П |
Комплектация: | крепежные скобы 6 шт. на пог.м. |
Бренд: | Стилобат |
Дополнительно: | возможна отгрузка кратно 5 метрам |

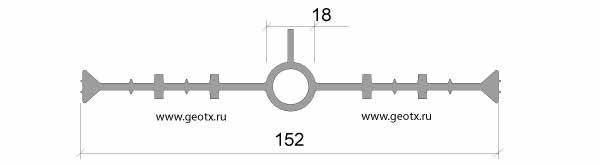

Эксплуатационные размеры
Функциональные зоны
Рекомендуемый порядок работ по установке шпонок
- (1) подготовить устанавливаемый отрезок шпонки;
- очистить его от загрязнений;
- установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением (крепят вязальной проволокой к арматурным стержням с шагом около 250 мм).
- (2) забетонировать участок конструкции;
- снять опалубку;
- провести визуальный контроль качества установки шпонки.
- (3) очистить открытую часть шпонки перед бетонированием смежного участка конструкции;
- установить и закрепить заполнитель полости шва;
- установить опалубку на смежном участке конструкции.
- (4) забетонировать смежный участок конструкции;
- разобрать опалубку;
- провести визуальный контроль качества выполненных работ.
Надёжным защитником деформационных швов от попадания внутрь воды и её негативного воздействия на бетон является гидрошпонка под брендом Стилобат и маркировкой ДВ 150/18
ГШ ДВ 150/18
Отметим морозостойкость материала, что открывает ему путь к использованию в суровом климате, а также эластичность и прочность шпонок.
Клиенты могут рассчитывать в компании Геотех на реальные скидки, отгрузка у нас производится без задержки, а цены всегда на стороне покупателя.
Технические характеристики
Перемещение, мм | |||
Сжатие | 6 | Сдвиг поперечный | 3 |
Растяжение | 5 | Сдвиг продольный | 3 |
Давление воды, МПа | |||
0,36 |
Физико-механические показатели ДВ 150/18 ПВХ-П
Наименование показателя | Метод | Значение | |
1 | Твёрдость по Шор А, единицы Шор А | ГОСТ 263 | 70 ± 5 |
2 | Условная прочность при растяжении, МПа (кг/см2), не менее | ГОСТ 270 на образцах тип 1 толщ. 2,0 мм | 7,5 (75) |
3 | Относительное удлинение при разрыве, %, не менее | ГОСТ 9.029 метод Б | 200 |
4 | Сопротивление раздиру, Н/мм (кг/см2), не менее | 39,2 (4,0) | |
5 | Изменение показателей после старения в воздухе в течение 24 часов при температуре 125 °С — твердость, единицы Шор А, в пределах — условная прочность при растяжении, %, не менее — относительное удлинение при разрыве, %, не менее | ГОСТ 9.024 | ±15 — 25 — 60 |
6 | Температурный предел хрупкости, °С, не выше | ГОСТ 7912 | — 50 |
7 | Коэффициент морозостойкости по эластическому восстановлению после сжатия при температуре минус 50 °С, не менее | ГОСТ 13808 | 0,2 |
8 | Стойкость к термосветоозонному старению при температуре 40 °С в течение 96 часов с объемной долей озона (5±0,5)х10−5% при статической деформации растяжения 20% | ГОСТ 9.026 | Не допускаются трещины, видимые невооруженным глазом |
9 | Сопротивление раздиру, кгс/см, не менее | ГОСТ 262 | 20 |
10 | Изменение твердости после воздействия водного раствора хлористого натрия по суток при температуре 70 °С, не более | ГОСТ 9.030 метод В | 3 |
11 | Диапазон рабочих температур, °С | от — 50 до + 80 |
Коммерческое предложение
Область применения
Герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.
Преимущество
- широкий диапазон рабочих температур (от -50 °С до + 80 ºС);
- гибкость и эластичность при отрицательных температурах;
- высокая химическая стойкость;
- долговечность;
- простота монтажа;
- надежное крепление в бетоне;
- экологическая безопасность.
